在嵌入式工业计算机上使用.NET进行开发,可获取强大的边缘计算能力,就近处理数据,实时响应业务逻辑。

物联网边缘计算网关

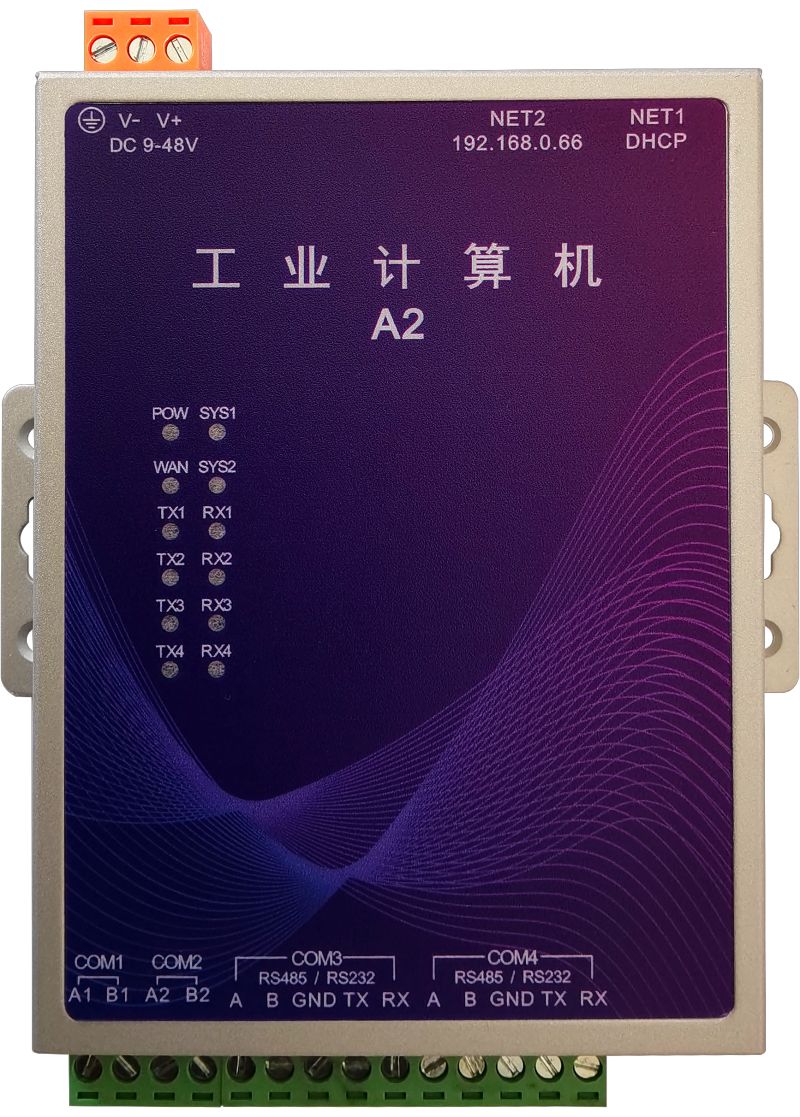

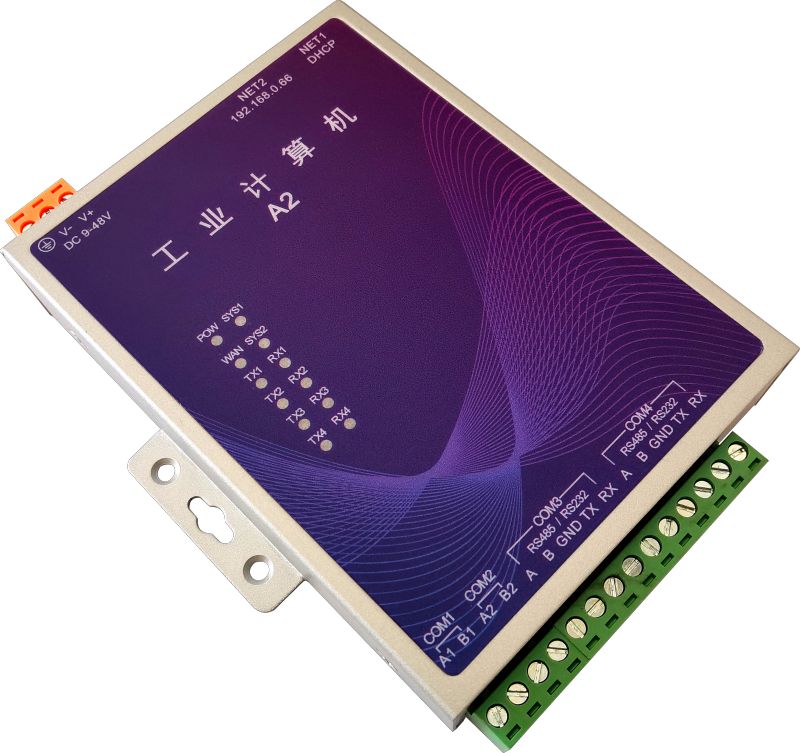

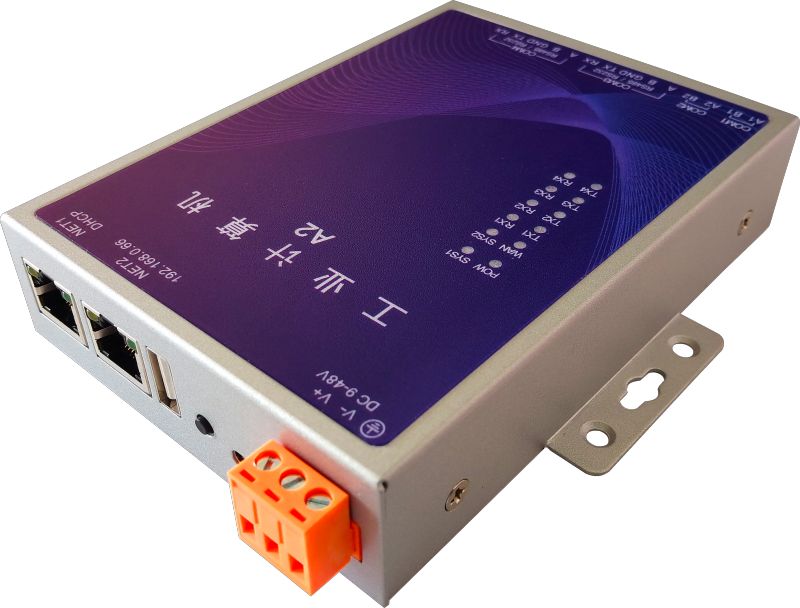

A2工业计算机

A2工业计算机


高性能处理器,流畅运行.NET应用,工业级保护。

项目

参数

型号

A2

操作系统

Ubuntu 18.04 LTS (内核 Linux 4.4.83)

应用环境

.NET 6.0

处理器

4核A9,最高主频1.4GHz

内存

512M

存储

8G,支持TF卡扩展

以太网

2个100M以太网接口,GB/T 17626.5-2008标准3级2KV防护

RS485

4个完全电气隔离RS485接口,GB/T 17626.5-2008标准最高等级4KV防护

RS232

2个完全电气隔离RS232接口,与RS485复用COM3/COM4

电源

直流DC 12~24V,GB/T 17626.5-2008标准4级4KV雷击测试

USB

1个USB HOST接口 支持扩展USB外设

蜂鸣器

1个可编程控制蜂鸣器

指示灯

2个可编程控制指示灯,1个电源指示灯,1个网络指示灯,COM1~COM4收发指示灯

FUN按键

1个可编程控制按键

功耗

整机最大功耗5W

工作温度

-40~85℃

工作湿度

20%~90%无凝露

尺寸

长宽高 129mm×117mm×28mm

重量

460g


网口1接入网络后,可以自动联网使用(路由器找IP),支持SSH远程登录。

默认账号 root / feifan

务必牢记!如有遗忘,需返厂重置系统。

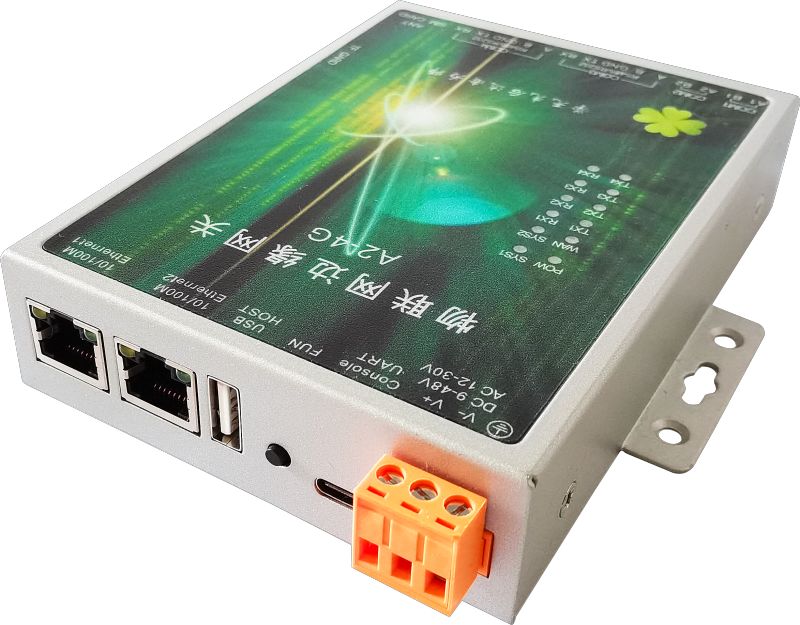

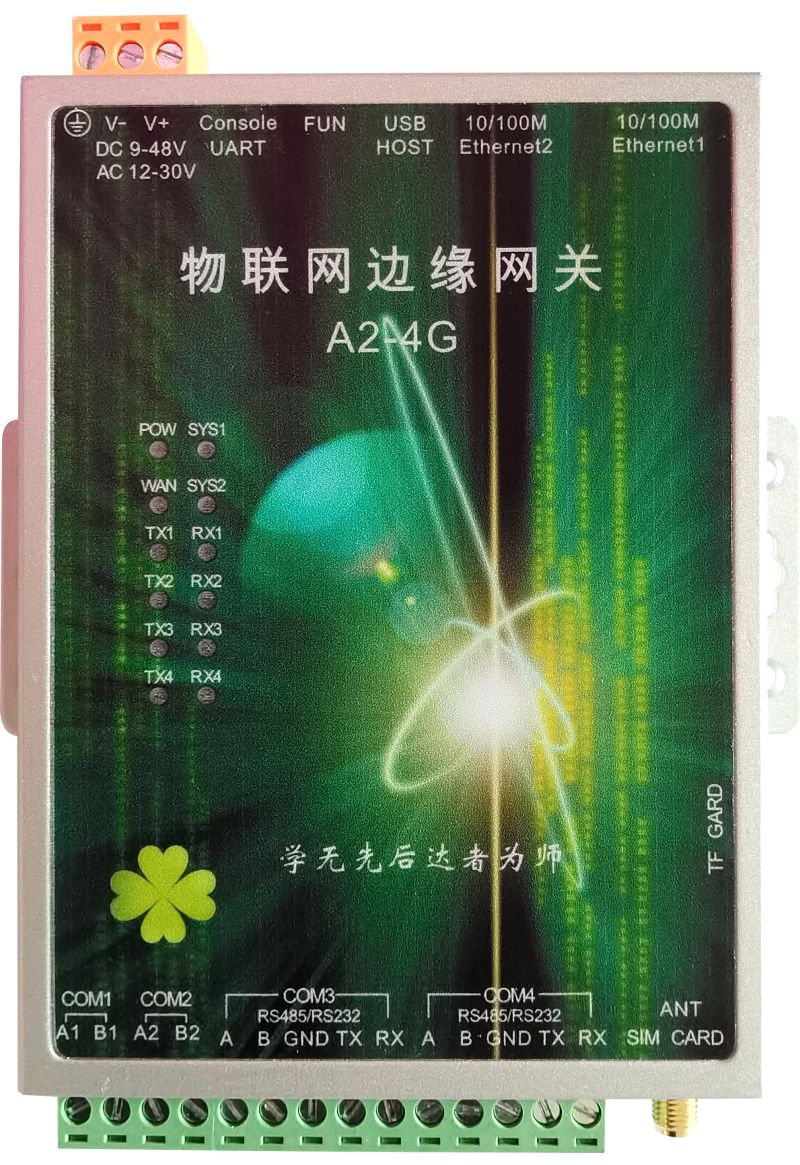

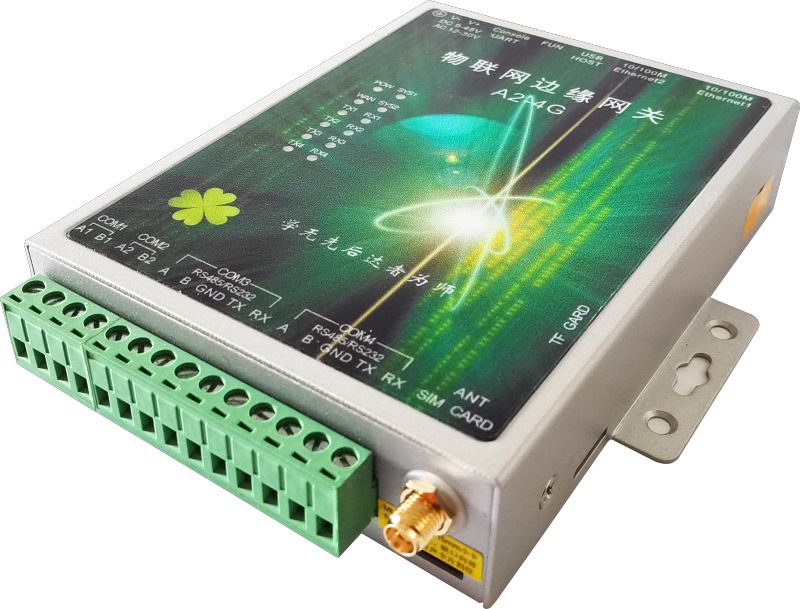

A2-4G物联网边缘网关


高性能处理器,流畅运行.NET应用,工业级保护。4G通信保障随时随地高速联网。

项目

参数

型号

A2-4G

操作系统

Ubuntu 18.04 LTS (内核 Linux 4.4.83)

应用环境

.NET 6.0

处理器

4核A9,最高主频1.4GHz

内存

512M

存储

8G,支持TF卡扩展

4G

工业4G全网通

以太网

2个100M以太网接口,GB/T 17626.5-2008标准3级2KV防护

RS485

4个完全电气隔离RS485接口,GB/T 17626.5-2008标准最高等级4KV防护

RS232

2个完全电气隔离RS232接口,与RS485复用COM3/COM4

电源

直流DC 12~24V,GB/T 17626.5-2008标准4级4KV雷击测试

USB

1个USB HOST接口 支持扩展USB外设

蜂鸣器

1个可编程控制蜂鸣器

指示灯

2个可编程控制指示灯,1个电源指示灯,1个网络指示灯,COM1~COM4收发指示灯

FUN按键

1个可编程控制按键

功耗

整机最大功耗6W

工作温度

-40~85℃

工作湿度

20%~90%无凝露

尺寸

长宽高 129mm×117mm×28mm

重量

520g



网口1接入网络后,可以自动联网使用(路由器找IP),支持SSH远程登录。

默认账号 root / feifan

务必牢记!如有遗忘,需返厂重置系统。



应用场景

A2支持完整.NET运行时,使得部分物联网应用可以从云端下沉到设备端,进行边缘计算处理。

值得注意的是,如果只需要直接透传传感器数据,建议使用DTU。

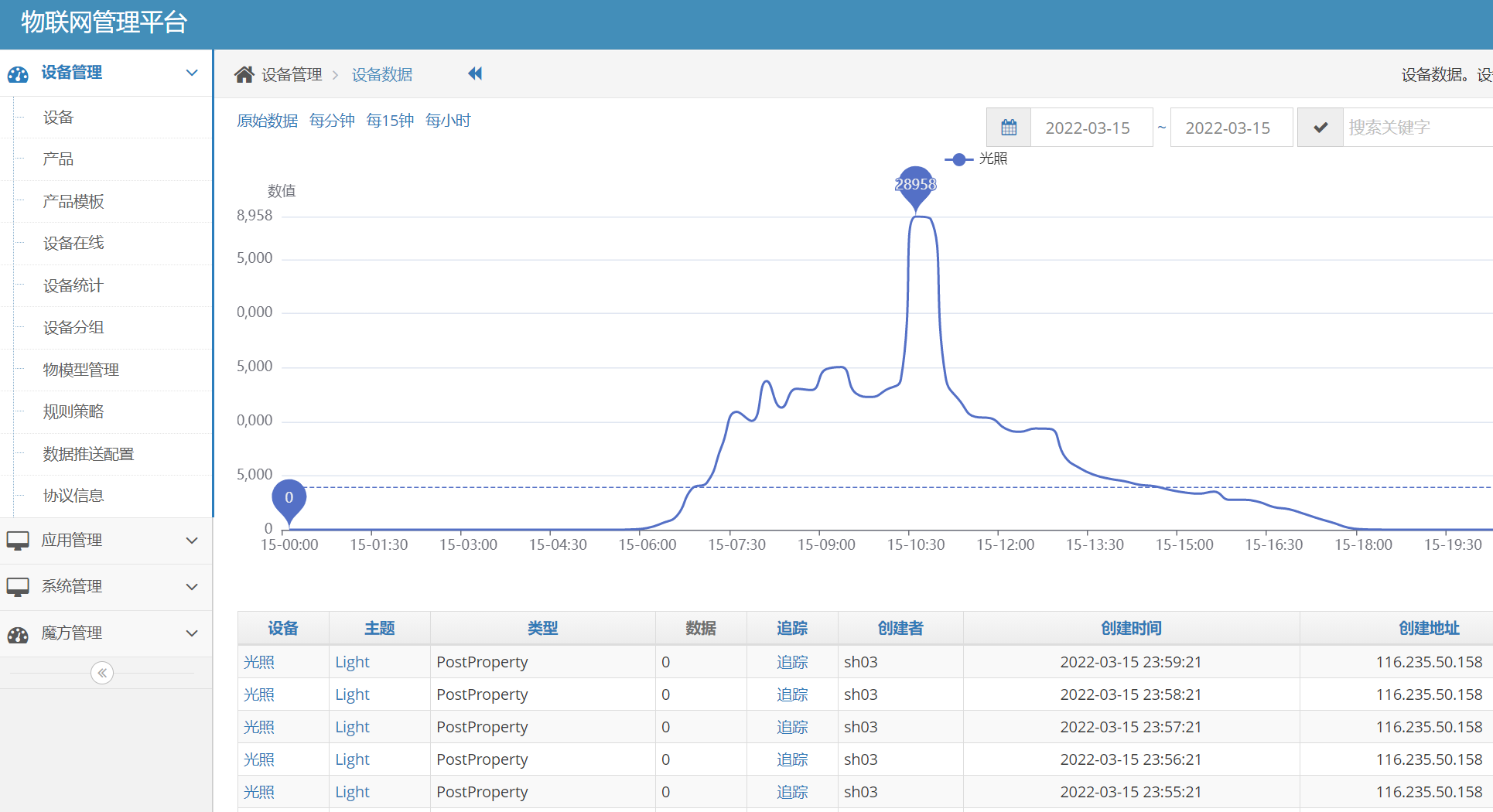

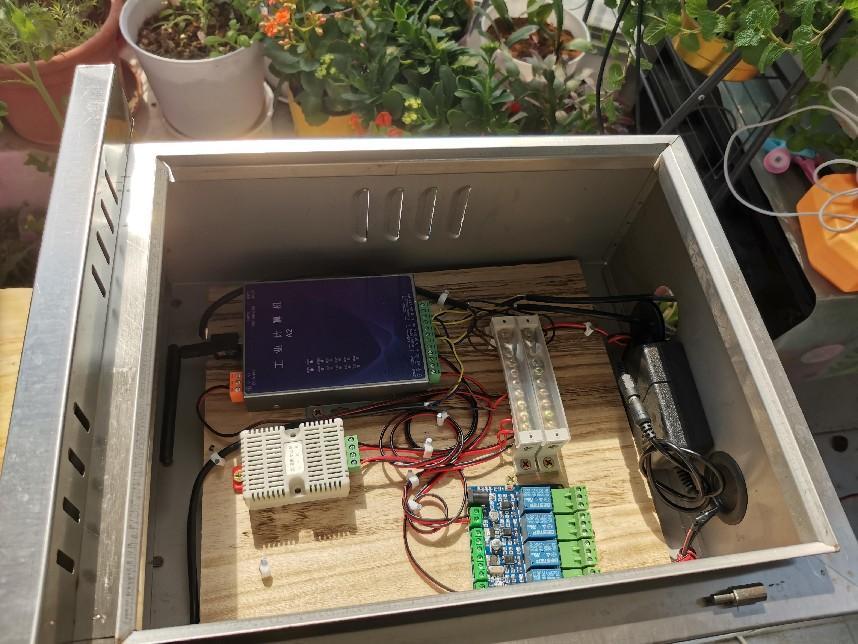

数据采集与控制

对接多种传感器采集数据后,根据预置策略,联动控制外部设备。

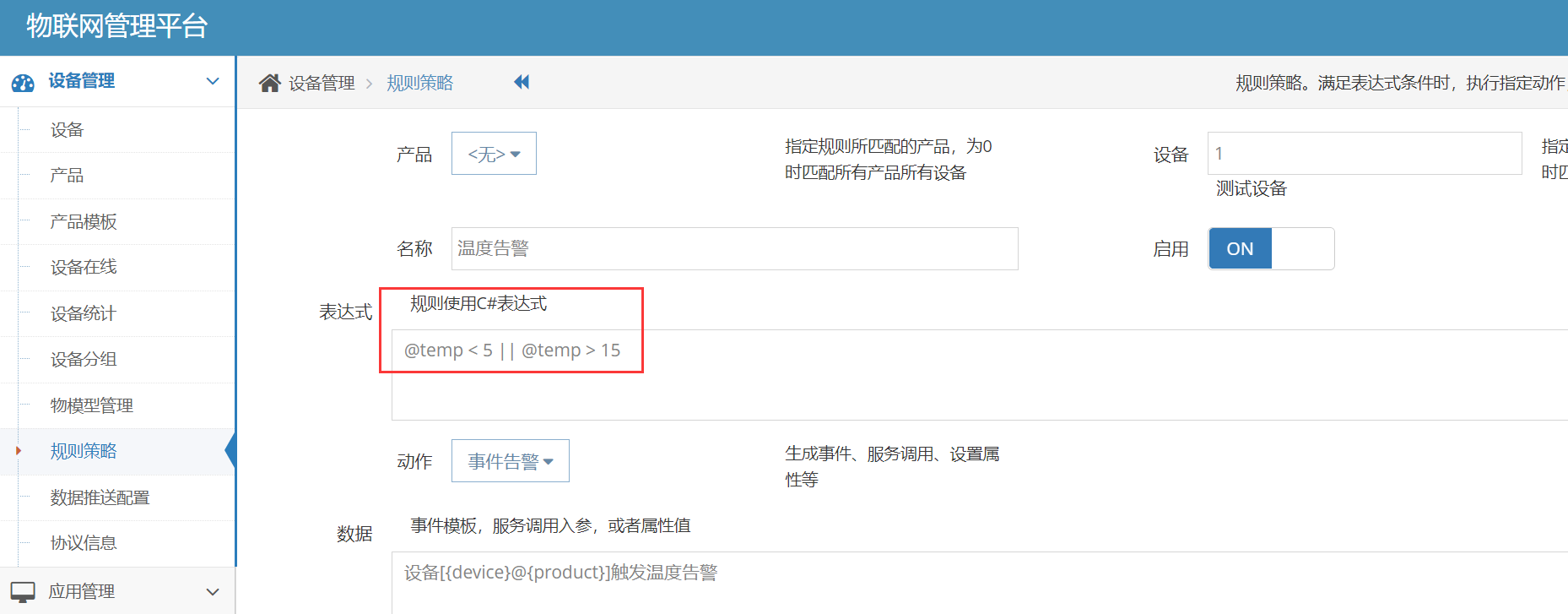

A2运行策略引擎,可以执行服务端下发的各种规则策略。


智能工业设备

大部分工业设备都带有PLC,配备A2后,部署轻量级工业物联网应用系统。能够让传统工业设备瞬间转换成为智能设备,支持实时数据采集查看、数据推送MES/ERP等功能。


使用手册

A2工业计算机与A2-4G物联网边缘网关是具有相同核心架构的两款产品,后者比前者多了4G通信能力,其它功能用法相同。

安装说明

A2安装在机柜时,一般使用24v标准开关电源(方形金属外壳);

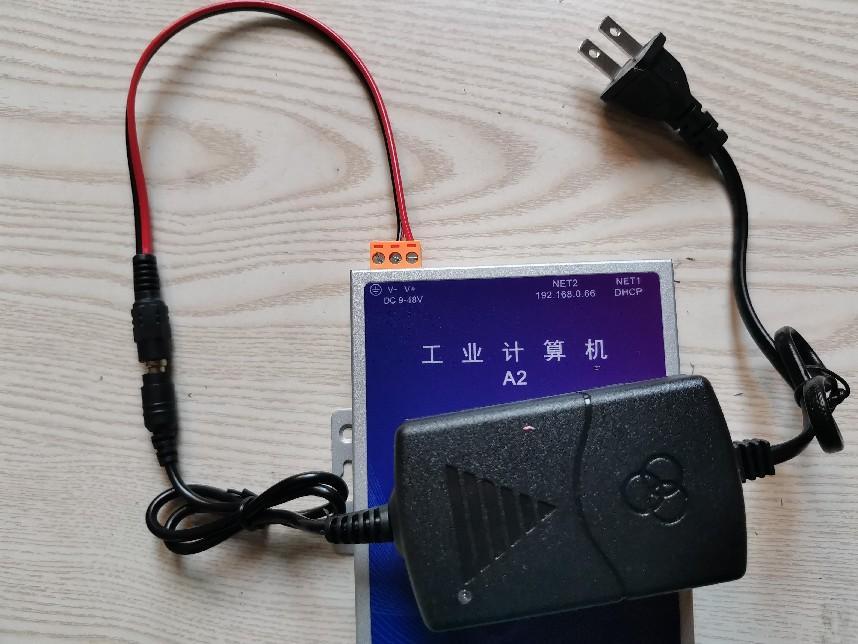

A2安装在其它场景,一般使用12v普通电源适配器。如下图,使用圆口电源适配器后,经圆口转接线接入A2电源口(红正黑负)。



查找设备IP

网线连接网口2时,可远程连接固定IP地址192.168.0.66来登录计算机。

网线连接网口1时,将根据DHCP取得路由器分配的IP地址,此时可登录路由器找到该设备IP地址。

获知路由器给设备分配的IP地址还有以下办法:

网线连接网口1取得IP地址后(网口灯闪烁),再把网线连接到网口2,通过192.168.0.66登录进去命令查看。

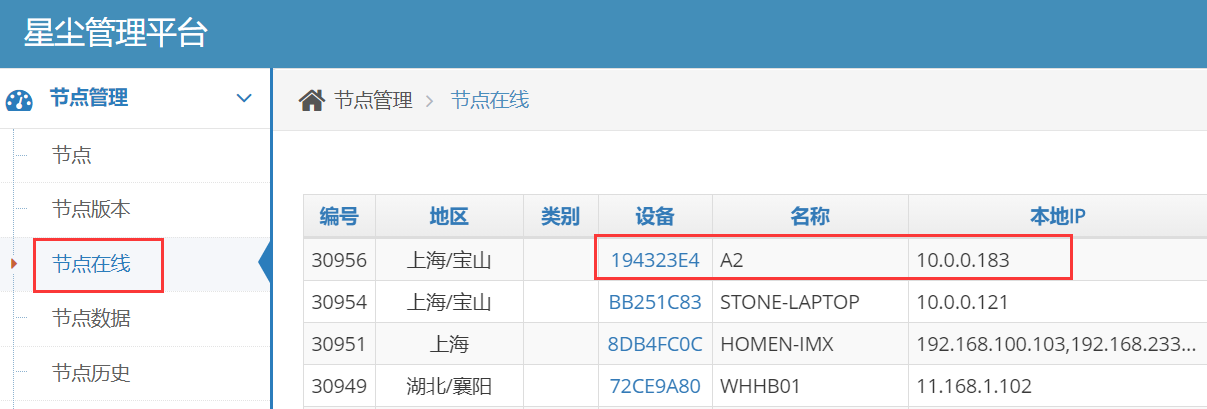

设备联网后,内置的StarAgent将登录星尘监控,可在平台查看到设备本地IP地址。

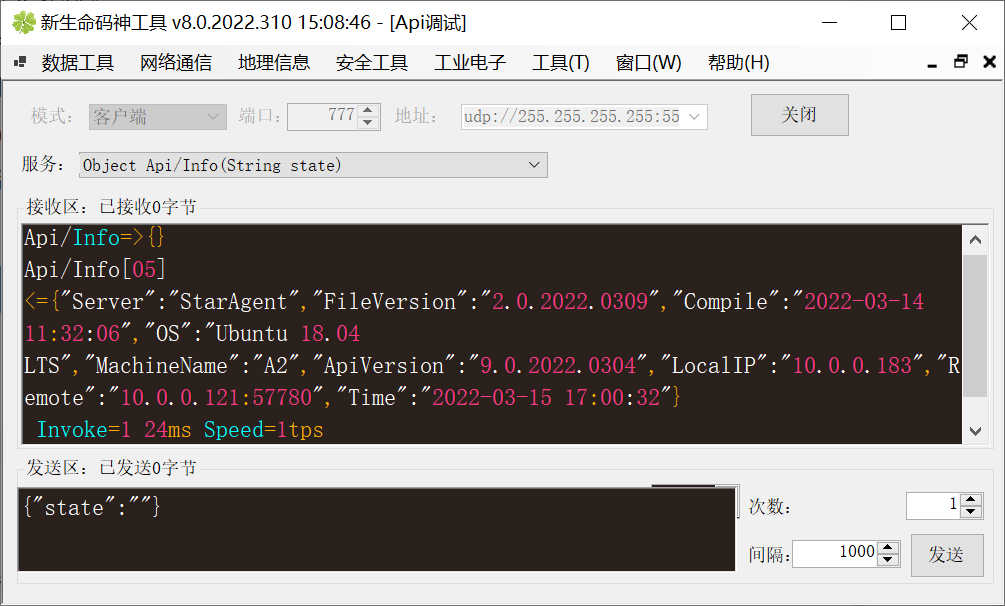

设备联网后,可借助码神工具CrazyCoder的Api调试功能,向局域网地址udp://255.255.255.255:5500 广播Api/Info指令,得知内网设备本地IP地址。该功能依赖于设备上安装的StarAgent。



远程登录

A2内置Ubuntu发行版操作系统,推荐使用SSH远程登录。可使用win10控制台、XShell、MobaXterm 等工具。

默认账号 root / feifan

务必牢记!如有遗忘,需返厂重置系统。

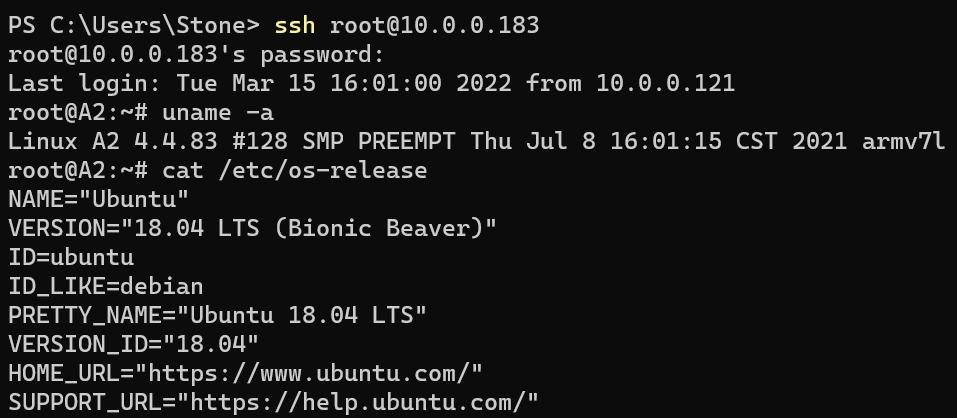

win10控制台登录如下:

(首次登录需要确认证书,输入yes即可。然后就是输入密码 feifan。)

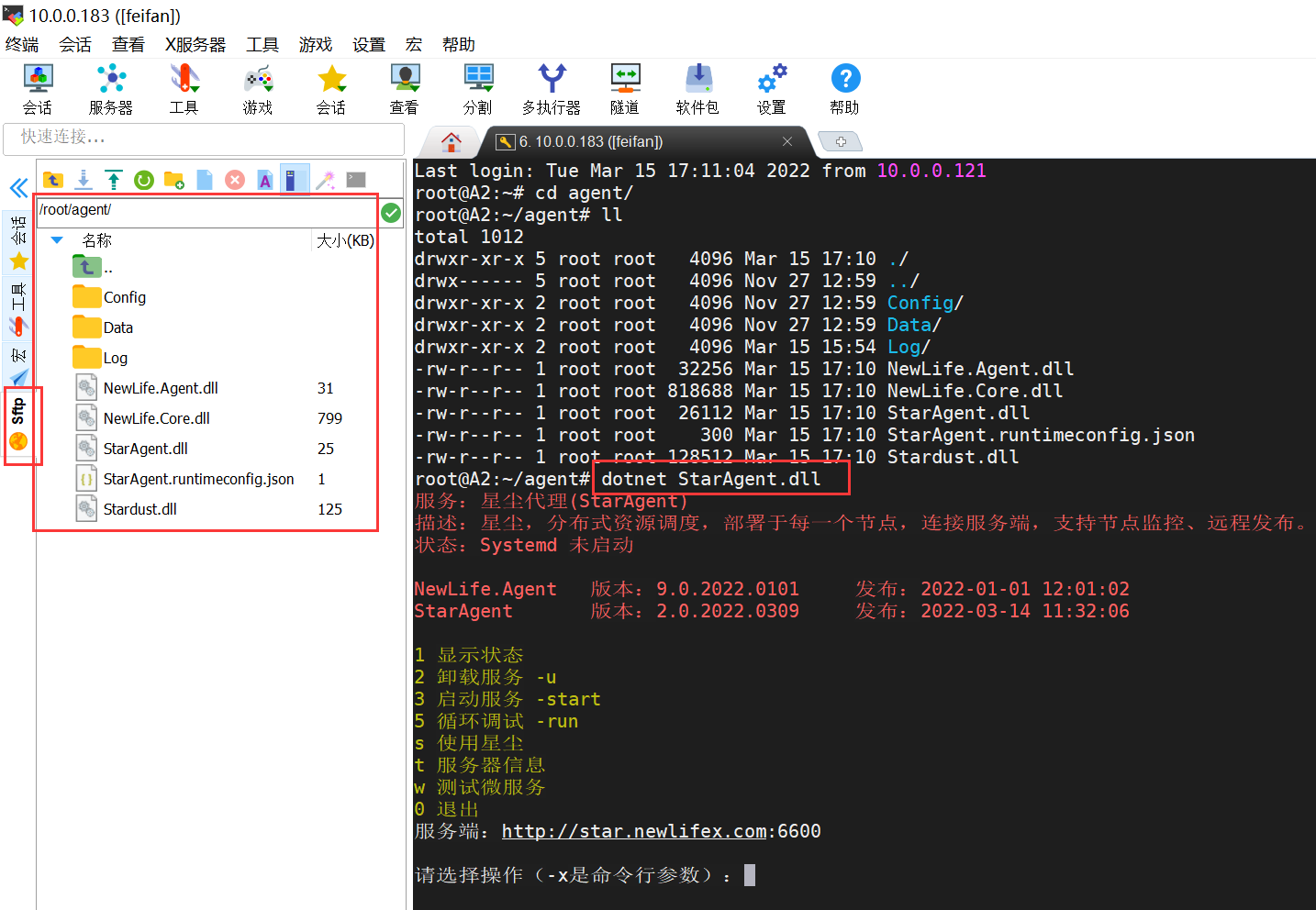

推荐使用 MobaXterm ,理由是左边的sftp方便上传和下载文件。


系统配置

A2系统自带NET6运行时环境,用户可以根据需要安装其它版本NET运行时,或者安装Java等其它运行时环境,或者运行Go和C/C++应用。

也可以使用apt安装所需要的系统组件包。
